電廠基建人員定位系統：5G+UWB高精度管理方案

申請免費試用、咨詢電話：400-8352-114

 　　人員定位

　　根據電廠基建期實際需求，采用5G+UWB定位技術的高精度定位系統，信號要求重點覆蓋廠內施工區和建成后的設備巡視及作業區?，F(xiàn)場部署UWB基站，對現場重點人員實現人員定位功能，便于對重點人員工作過程進行定位監督、提升工作效率及工作質量，以及便于實現自動化監管設施的聯合動作和事后追溯等。賣方以人員高精度定位設備為基礎，根據電廠實際需要，對監控區域進行場景建模構建三維模型，通過對重點人員實時位置監視，輔助工地的安全建造;通過對重點設備狀態的智能感知，并將感知結果實時與人員定位安全管理系統交互，實現對現場危險源的及時識別。三維、定位平臺設備能過夠復用于后續的智慧電廠建設項目中。賣方需要提供人員定位及三維建模演示軟件。定位基站在移交生產后，賣方移位固定安裝設計位置。定位服務器采用集群服務器。

　　一、系統構成

　　整個高精度定位方案主要由四個部分構成，定位標簽、定位基站、定位服務器、管理平臺。

　　(1)定位標簽

　　標簽是超寬帶UWB定位系統中的定位對象，按照實名制綁定分發標簽，發卡前在平臺上將標簽與指定作業人員進行綁定，錄入人員信息，作業內容等。

　　(2)定位基站

　　基站通過 UWB脈沖信號和定位標簽進行通信，基站將標簽的信息數據采集后轉發給定位服務器，數據通過定位引擎的算法處理，實現上層平臺應用功能。

　　(3)定位服務器

　　用于運行定位引擎、地圖引擎、數據庫及人員定位系統業務管理平臺。

　　(4)管理平臺

　　提供系統業務管理和數據可視化展示。系統業務管理不僅包含權限配置、信息錄入、地圖設置、基站和標簽設置等各類管理功能，還具備考勤報表、軌跡動畫、告警提示等多種功能;數據可視化展示具備二維/三維北斗地圖演示模塊，在大屏界面上實時演示定位人員、設備等的定位坐標，以及其他業務功能的動態數據展示。

　　二、泛普工程管理系統功能

　　(1)基礎數據錄入和管理

　　組織機構管理?？蓜?chuàng)建企業內部組織架構;支持編輯組織架構名稱、層次、排序，配置部門負責人;支持組織架構圖形化預覽。

　　訪客管理?？商峁┢髽I(yè)來訪人員統一管理，列表展示訪客姓名、身份證號碼、聯系電話、接待人員、來訪目的、來訪時間、來訪狀態、訪客牌編號;新增訪客信息，支持修改訪客姓名、身份證號碼、聯系電話、接待人員、來訪目的、訪客牌編號;支持快速跳轉地圖查看當前已來訪訪客位置或歷史軌跡;來訪狀態支持按來訪、結束區分;支持按訪客姓名、身份證號碼、聯系電話、訪客牌編號模糊搜索，按來訪時間和狀態篩選查詢;支持訪客信息查詢結果導出到excel文件。

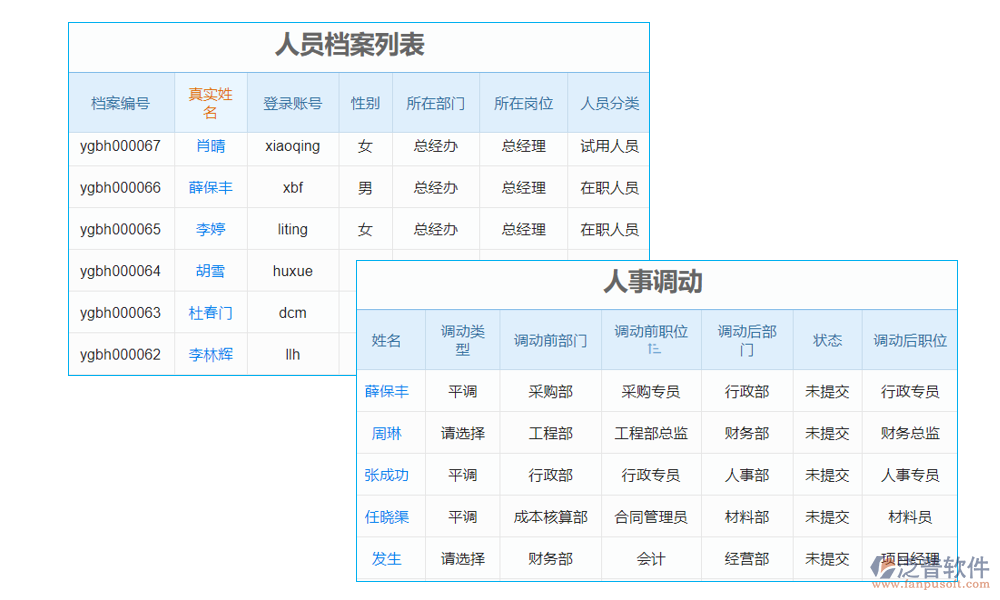

　　人員管理。與智慧基建管控平臺數據一致，支持創建人員信息;泛普軟件支持編輯人員姓名、工號、標簽ID、性別、工種、職位、電話、郵箱、技能、身份證號碼、部門;支持按姓名、工號、電話模糊搜索，支持工種篩選查詢;支持部門樹篩選查詢;支持查詢結果導出到excel文件;支持批量導入職員信息;支持綁定人員定位標簽。

　　人員考勤統計。與智慧基建管控平臺考勤系統及門崗RFID射頻卡配合，能按班次統計指定時間段內的考勤總數、實到、遲到、早退、缺勤人數信息;?支持按班次、時間段篩選查詢;支持所有班次的統計數據合計展示;查詢職員個人考勤明細記錄，列表展示上班考勤狀態、下班考勤狀態、考勤日期、考勤時間、人員名稱、所屬部門、員工編號、圍欄名稱、班次名稱;支持按時間段、部門、職員篩選查詢;考勤統計根據標簽在電子圍欄內定位的時間進行計算。

　　車輛管理?？晒芾碥囕v類型，預置有叉車、貨車、吊車、小推車、船舶等默認類型;支持創建、刪除和編輯修改車輛類型名稱、排序。

　　系統支持手持終端(手機APP)查詢，并自動顯示詳細信息。

　　(2)區域配置

　　系統提供區域劃分及配置功能，通過圖形化界面，定義出各類不同權限的區域，并生成電子圍欄。

　　(3)人員位置實時顯示

　　工程管理系統實時的提供二維平面的工作區域內人員的數量、位置、分布情況和每個人員任意時刻所在的位置及各時間段的活動軌跡。人員精確定位功能具體要求如下(性能保證值)：

　　?實現現場工作人員實時位置可視化，進行主動式定位與識別，并將人員位置信息展示在系統界面中，實現人員定位功能。根據監控管理人員需要，通過可視化圖形界面，提供指定位置現場工作人員姓名、職位、權限等擴展信息顯示;提供檢索人員信息查找所處位置的功能。

　　?根據系統設定的規則，某些區域?qū)儆谙拗茀^(qū)域，只能在規定的時段授權的人員或設備具備權限進入。如果該區域的定位設備采集到人員或設備越權進入，將發出報警;

　　?三維圖形顯示?？赏ㄟ^三維模型對全廠進行立體顯示支持立體模型人員實時位置監控;三維圖形支持旋轉拖拉、放大縮小;支持放大鎖定單個定位對象跟蹤移動;支持定位對象基本信息查看;支持聯動攝像頭點擊展開攝像畫面。

　　?大屏功能展示。支持顯示實時在場人員數量考勤統計;支持顯示不同類型的告警信息實時統計檢測;支持顯示巡檢信息巡檢進度實時檢測;支持根據實時人員位置自動統計不同工作區域人員數量分布，并以柱狀圖或氣泡圖進行展示;支持行為識別違規行為分析列表展示。

　　?軌跡查詢功能。

　　歷史軌跡查詢?？赏ㄟ^地圖查詢展示特定定位對象的歷史運動軌跡，對單個對象進行鎖定追蹤;通過系統可查詢?nèi)我馊藛T在人員定位區域內的歷史軌跡和歷史監控數據，歷史軌跡由人員行走的路線軌跡和進出各人員定位區域歷史時間列表構成;支持按圖層、時間段、定位對象、定位對象類型篩選查詢;支持跨地圖圖層切換跳轉追蹤;支持按最長每2小時間隔默認8倍速播放當前歷史軌跡，播放速度支持1x、2x、4x、8x、16x、32x幾種倍速。

　　區域軌跡查詢。按區域、時間范圍，查詢區域內所有人員的軌跡呈現，查詢時間間隔不超過兩個小時、區域軌跡查詢結果以列表形式展示，每次最多可選10個人的軌跡查看，且軌跡直接呈現、不進行播放展示。

　　?巡檢功能。巡檢監控、巡檢分析和巡檢配置等功能。

　　(4)重點區域及設備監測

　　定位系統所建立坐標系與電廠全廠坐標系一致，并在定位系統坐標系中定義出所有設備的位置。需對電廠重點區域及設備進行監控，通過設定區域及設備位置信息，能夠生成電子圍欄，實現如下功能：

　　?可在已有地圖上手動繪制電子圍欄，支持不同電子圍欄之間重疊和交叉，電子圍欄形狀至少支持矩形、圓形、多邊形、多折線;用戶可以設定重點區域允許停留的人員數量和時間，根據定位系統上傳的數據監控區域內人員的數量、權限、停留時間等，當人員超員或停留時間超時系統發出振動等告警信號，避免在特定工作現場人員超員或超時停留可能引發的危險。支持設置電子圍欄名稱(考勤區、巡檢點、危險區等)、圍欄類型、區域填充色、區域邊框色。

　　?系統檢測到有權限不匹配人員進入重點監測區域后，及時向監控中心和當事人發出警告信號，以及時提醒現場人員。

　　?不具備權限的人員進入非授權區域，系統向監控中心和當事人發出警告信號，以及時提醒現場人員。

　　? 虛擬電子圍欄需滿足如下要求：

　　?虛擬電子圍欄區域范圍可由操作人員根據不同區域及設備的實際情況進行設定;

　　?虛擬電子圍欄邊界定位偏差不大于50cm，室內的配電室、皮帶、基坑臨邊按小于20cm。

　　?要求能夠?qū)崿F(xiàn)人員高精度定位，定位精度小于50cm，室內的配電室、皮帶、基坑臨邊按小于20cm;

　　?系統能可靠識別靜態或≤20m/s的移動目標;識別刷新速度1-90秒可調;

　　?人員定位與視頻監控相結合，都具備設定虛擬電子圍欄的功能。

　　?虛擬電子圍欄的觸碰反應時間小于3秒。

　　(5)“兩票”安全管理功能

　　工程管理系統需實現根據“兩票”內容，為指定的操作人員動態分配門禁權限功能。本功能需與智能門禁系統、安全鎖控系統具備接口條件?？赏ㄟ^電子圍欄功能設定與兩票系統進行對接，聯動區域范圍內的門禁系統;支持設置開票人員指定開工、時間結束時間，并在時間內可打開開票房間的門禁系統;人員開票后自動劃入電子圍欄白名單，在指定時間內開票人員可進入電子圍欄作業。

　　人員定位系統支持與電力廠區門禁系統對接，獲取已錄入人員門禁開關權限;系統支持簡易的工作人員、巡檢人員、開票人員、訪客人員的門禁權限管理。

　　(6)與關鍵位置點視頻監控聯動

　　系統通過通訊接口形式，與視頻監控系統聯動，實現如下功能：

　　?系統需通過與視頻監控系統的接口與通訊，根據工作人員實時位置，實現調用該人員附近攝像頭畫面進行查看;圍墻虛擬電子圍欄觸發截圖。

　　?視頻圖像實時在安全管理系統界面上調取顯示，管理人員即可實時看見工作人員的所有行為信息;

　　?支持根據攝像頭IP、攝像頭位置進行攝像頭錄入;

　　?系統設置聯動后，出現區域告警時，告警區域附近攝像頭系統會立即彈出現場監控畫面并進行拍照記錄現場情況。

　　(7)告警管理功能。具有告警記錄單，支持查看前后設定時間軌跡，具有告警類型、告警狀態、告警時間篩選查詢。新增告警信息通知功能。告警配置功能，添加配置告警策略。

　　(8)系統設備管理與自診斷功能

　　基站管理。支持按照基站ID、類型、位置、狀態進行基站檢索;支持新增基站并錄入基站名稱、ID、類型、位置、應用、坐標信息;支持基站整體坐標系原點選擇。

　　基站分組。支持按照分組名稱、算法類型進行基站分組檢索和查看;支持對基站分組進行名稱、算法、距離、閾值、誤差等參數錄入和設置;支持基站分組的新增和刪減。

　　系統需具備自診斷功能。當系統中宏站、傳輸接口等設備發生故障時，報警并記錄故障時間和故障設備，可供查詢及打印。

　　(9)APP移動應用

　　移動終端應用支持安卓/鴻蒙等平臺的移動終端應用，實現人員定位及安全管理在移動終端上的延伸使用。主要功能：

　　人員、車輛位置的實時顯示和快速定位;

　　人員行走軌跡回放，人員、車輛信息的查詢和行走軌跡回放;

　　人員定位系統具備與安全、質量、隱患、違章執法的現場定位取證;

　　可作為信息反饋接收端，當系統需產生異常報警,可通過手機APP及時反饋給現場操作人員。
