OA設計

oa系統的設計

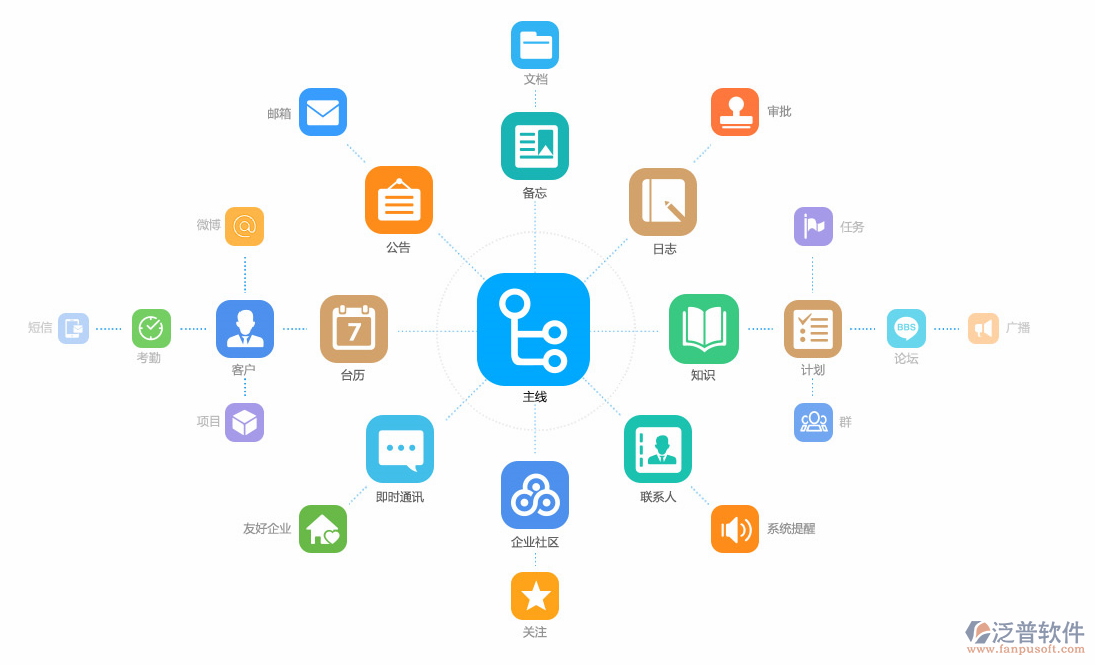

　概要設計的主要任務是把需求分析得到的系統擴展用例圖轉換為軟件結構和數據結構。設計軟件結構的具體任務是：將一個復雜系統按功能進行模塊劃分、建立模塊的層次結構及調用關系、確定模塊間的接口及人機界面等。數據結構設計包括數據特征的描述、確定數據的結構特性、以及數據庫的設計。顯然，概要設計建立的是目標系統的邏輯模型.

　　詳細設計是軟件工程中軟件開發的一個步驟，就是對概要設計的一個細化，就是詳細設計每個模塊實現算法，所需的局部結構。在詳細設計階段，主要是通過需求分析的結果，設計出滿足用戶需求的嵌入式系統產品。

　　在需求明確、準備開始編碼之前，要做概要設計，而詳細設計可能大部分公司沒有做，有做的也大部分是和編碼同步進行，或者在編碼之后。因此，對大部分的公司來說，概要設計文檔是唯一的設計文檔，對后面的開發、測試、實施、維護工作起到關鍵性的影響。

　　一、問題的提出

　　概要設計寫什么?概要設計怎么做?

　　如何判斷設計的模塊是完整的?

　　為什么說設計階段過于重視業務流程是個誤區?

　　以需求分析文檔還是以概要設計文檔來評估開發工作量、指導開發計劃準確?

　　結構化好還是面向對象好?

　　二、概要設計的目的

　　將軟件系統需求轉換為未來系統的設計;

　　逐步開發強壯的系統構架;

　　使設計適合于實施環境，為提高性能而進行設計;

　　結構應該被分解為模塊和庫。

　　三、概要設計的任務

　　制定規范：代碼體系、接口規約、命名規則。這是項目小組今后共同作戰的基礎，有了開發規范和程序模塊之間和項目成員彼此之間的接口規則、方式方法，大家就有了共同的工作語言、共同的工作平臺，使整個軟件開發工作可以協調有序地進行。

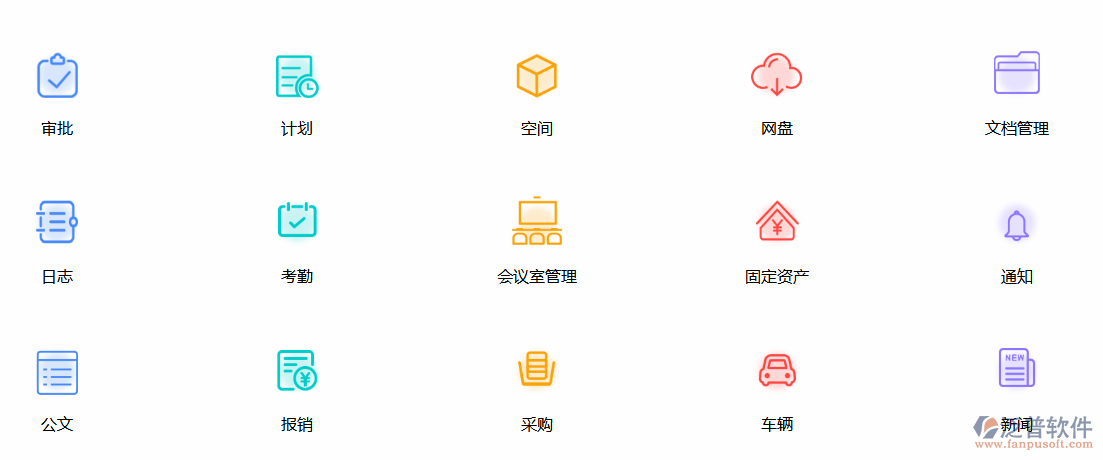

　　總體結構設計：

　　功能(加工)->模塊：每個功能用那些模塊實現，保證每個功能都有相應的模塊來實現;

　　模塊層次結構：某個角度的軟件框架視圖;

　　模塊間的調用關系：模塊間的接口的總體描述;

　　模塊間的接口：傳遞的信息及其結構;

　　處理方式設計：滿足功能和性能的算法

　　四、概要設計寫什么

　　結構化軟件設計說明書結構(因篇幅有限和過時嫌疑，在此不作過多解釋)

　　任務：目標、環境、需求、局限;

　　總體設計：處理流程、總體結構與模塊、功能與模塊的關系;

　　接口設計：總體說明外部用戶、軟、硬件接口;內部模塊間接口(注：接口≈系統界面)

　　數據結構：邏輯結構、物理結構，與程序結構的關系;

　　模塊設計：每個模塊“做什么”、簡要說明“怎么做”(輸入、輸出、處理邏輯、與其它模塊的接口，與其它系統或硬件的接口)，處在什么邏輯位置、物理位置;

　　1 概述

　　系統簡述、軟件設計目標、參考資料、修訂版本記錄

　　這部分論述整個系統的設計目標，明確地說明哪些功能是系統決定實現而哪些時不準備實現的。同時，對于非功能性的需求例如性能、可用性等，亦需提及。需求規格說明書對于這部分的內容來說是很重要的參考，看看其中明確了的功能性以及非功能性的需求。

　　這部分必須說清楚設計的全貌如何，務必使讀者看后知道將實現的系統有什么特點和功能。在隨后的文檔部分，將解釋設計是怎么來實現這些的。

　　2 術語表

　　對本文檔中所使用的各種術語進行說明。如果一些術語在需求規格說明書中已經說明過了

　　3 用例

　　此處要求系統用用例圖表述(UML)，對每個用例(正常處理的情況)要有中文敘述。

　　4 設計概述

　　4.1 簡述

　　這部分要求突出整個設計所采用的方法(是面向對象設計還是結構化設計)、系統的體系結構(例如客戶/服務器結構)以及使用到的相應技術和工具(例如OMT、Rose)

　　4.2 系統結構設計

　　這部分要求提供高層系統結構(頂層系統結構、各子系統結構)的描述，使用方框圖來顯示主要的組件及組件間的交互。最好是把邏輯結構同物理結構分離，對前者進行描述。別忘了說明圖中用到的俗語和符號。

　　4.3 系統界面

　　各種提供給用戶的界面以及外部系統在此處要予以說明。如果在需求規格說明書中已經對用戶界面有了敘述，此處不用再重復，可以指引讀者參考需求說明。如果系統提供了對其它系統的接口，比如說從其它軟件系統導入/導出數據，必須在此說明。

　　4.4 約束和假定

　　描述系統設計中最主要的約束，這些是由客戶強制要求并在需求說明書寫明的。說明系統是如何來適應這些約束的。

　　另外如果本系統跟其它外部系統交互或者依賴其它外部系統提供一些功能輔助，那么系統可能還受到其它的約束。這種情況下，要求清楚地描述與本系統有交互的軟件類型以及這樣導致的約束。

　　實現的語言和平臺也會對系統有約束，同樣在此予以說明。

　　對于因選擇具體的設計實現而導致對系統的約束，簡要地描述你的想法思路，經過怎么樣的權衡，為什么要采取這樣的設計等等。

　　5 對象模型

　　提供整個系統的對象模型，如果模型過大，按照可行的標準把它劃分成小塊，例如可以把客戶端和服務器端的對象模型分開成兩個圖表述。在其中應該包含所有的系統對象。這些對象都是從理解需求后得到的。要明確哪些應該、哪些不應該被放進圖中。所有對象之間的關聯必須被確定并且必須指明聯系的基數。聚合和繼承關系必須清楚地確定下來。每個圖必須附有簡單的說明。

　　6 對象描述

　　在這個部分敘述每個對象的細節，它的屬性、它的方法。在這之前必須從邏輯上對對象進行組織。你可能需要用結構圖把對象按子系統劃分好。

　　為每個對象做一個條目。在系統對象模型中簡要的描述它的用途、約束(如只能有一個實例)，列出它的屬性和方法。如果對象是存儲在持久的數據容器中，標明它是持久對象，否則說明它是個臨時對象(transient object)。

　　對每個對象的每個屬性詳細說明：名字、類型，如果屬性不是很直觀或者有約束(例如，每個對象的該屬性必須有一個唯一的值或者值域是有限正整數等)。

　　對每個對象的每個方法詳細說明：方法名，返回類型，返回值，參數，用途以及使用的算法的簡要說明(如果不是特別簡單的話)。如果對變量或者返回值由什么假定的話，Pre-conditions和Post-conditions必須在此說明。列出它或者被它調用的方法需要訪問或者修改的屬性。最后，提供可以驗證實現方法的測試案例。

　　7 動態模型

　　這部分的作用是描述系統如何響應各種事件。一般使用順序圖和狀態圖。

　　確定不同的場景(Scenario)是第一步，不需要確定所有可能的場景，但是必須至少要覆蓋典型的系統用例。不要自己去想當然地創造場景，通常的策略是描述那些客戶可以感受得到的場景。
