入爐煤皮帶智能監測系統的設計要點與結構組成

申請免費試用、咨詢電話：400-8352-114

 　　系統設計

　　計劃在對入爐煤皮帶(A、B兩條皮帶，各約400米，單皮帶寬1400mm)輸煤系統布置一套AI智能監測一體化系統，對設備工作狀態及環境提供基于視頻AI識別的皮帶全覆蓋智能監測和控制服務。完成相應的網絡施工及設備安裝工程，實時采集、分析皮帶運行狀態。通過各種先進控制算法實現監測設備的深度學習建模，可根據采集的視頻圖像信息進行深度對比，實現少人(無人)化巡檢，同時與現有輸煤控制系統聯動，保證系統安全運行。同時利用大屏對運行人員進行可視化顯示，輔助運行人員掌握現場運行情況。檢測項目包括：皮帶的撕裂、跑偏、入侵、堵煤、異物、火警的識別。

　　(1)要求綜合考慮益陽電廠區域地理位置因素、作業區域環境因素情況，以及安裝、維護等方面業務要求 ，提供一套符合實際業務需求的智能監測方案。

　　(2)一體化監控系統對采集的信息進行數據挖掘分析和預警，聯動生產實時數據、巡點檢數據、DCS控制系統，利用大屏對運行人員進行可視化顯示，輔助運行人員掌握現場運行情況。實現輸煤皮帶的數字化、標準化、智能化管理，提高設備可靠性和可用性。要求賣方結合一體化監控平臺技術要求，詳細設計說明一體化監控平臺開發方案、軟件功能、架構設計。

　　(3)與現有輸煤DCS系統深度融合聯動，輔助做出判斷，并設置不同閾值實現預警，代替人工自動發出控制指令保護停機。

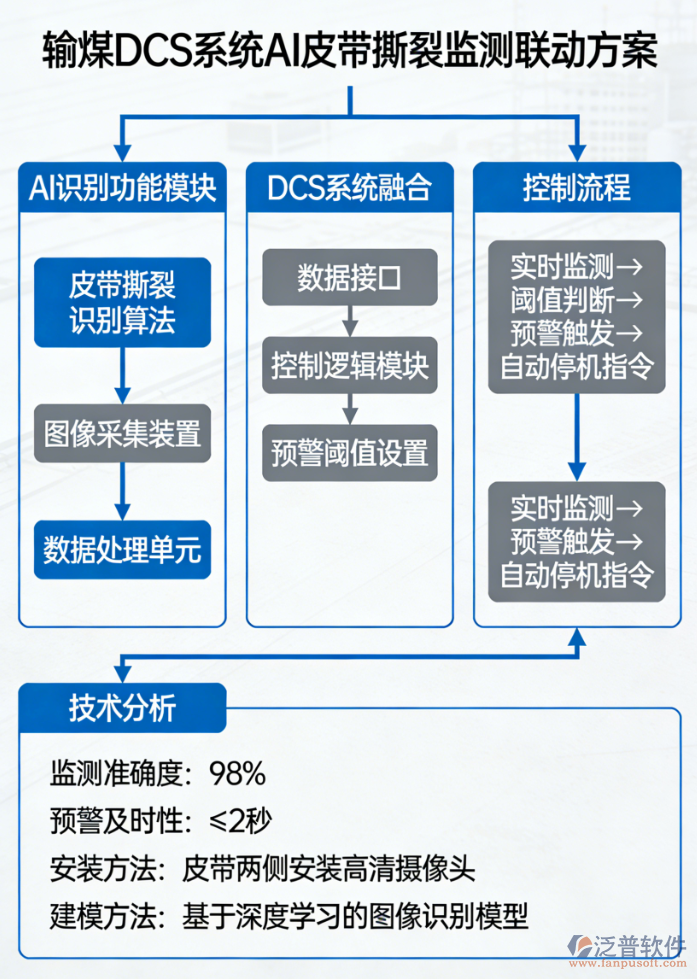

　　要求賣方對AI識別皮帶撕裂監測功能的實現方式、安裝方法、建模方法、設計進行詳細描述，對聯動DCS控制系統實現方式、控制邏輯進行設計和描述，對監測預警的準確度、及時性做出分析。

　　(4)提高系統可用性、安全性，考慮現場粉塵環境，現場攝像機等須選用防爆，同時監測裝置加裝壓縮空氣自動吹掃裝置，實現定時對監測裝置空氣吹掃，提高設備可用性、準確性，同時減少維護量。要求賣方對現場攝像頭等監測設備清潔和吹掃實現方式、安裝方法、設備選型進行詳細描述。

　　(5)賣方根據網絡傳輸、網絡架構、服務器部署、網絡安全要求，規劃設計網絡拓?fù)浼軜?gòu)，畫出網絡拓?fù)鋱D，并分析網絡安全防護合規性、可行性。

　　系統結構

　　系統設計的核心思想是將視頻識別分析、工業聯動控制等功能集成，利用通用AI智能攝像儀、控制主機、遠程控制設備等組成一個智能化、多功能、全天候的動態視頻智能識別系統，做到視頻機器視覺識別與工業控制相結合，能實現對輸煤環境及物品(設備)狀態等的識別，并能實現對運輸皮帶等主要生產設備的自動保護停機、智能調速控制，達到安全、節能的目標。

　　系統主要由主控計算機、AI智能視頻識別控制平臺、本安型圖像處理(AI智能)攝像儀和工業環網等部分組成。

　　AI管理服務器：負責業務數據存儲轉發、報警信息推送、報警錄像存儲及回放。每臺AI管理服務器支持100路AI通道接入，超過100路時，需增加服務器。

　　智能分析裝置：基于ARM+DSP的架構，支持8路、16路、32路;主要進行各種智能分析算法的運算，智能分析服務器主要用于集中分析現有攝像機的圖像，可以進行不戴安全帽、區域入侵、行車不行人、人員在崗、猴車違規、堆煤、皮帶跑偏等各種三違及隱患的識別。

　　PTU維護軟件：安裝在工程師站計算機上，用于對所有攝像機和NVR進行設備發現、IP修改、軟件升級、區域劃分、報警類型配置、日志下載、設備測試等。

　　客戶端：同時兼容?？?、大華等主流智能識別攝像機，并且將智能分析功能加入到客戶端中?？蛻舳丝梢耘c多個服務器對接，也可以單獨跟普通攝像機和智能識別攝像機對接，在不安裝服務器的情況也能正常使用普通攝像機和普通分析攝像機。

　　本安型圖像處理攝像儀：除了普通攝像機功能外，自帶智能分析模塊，可進行三違、隱患等智能分析，進行語音告警，同時可直接輸出控制信號。

　　本安型攝像儀：將雙向音頻處理、廣播、光電交換機、WIFI、雙絞線等整合到一塊主板上，任意搭配。支持級聯、音視頻對講等功能。
